** 특 징 **
- 기류인도방식과 전통적인 연마방식을 함께 이용한 기류식 가압연마 및 절단하는 분쇄방법이다.
- 단단한 광물에서부터 섬유질이 많은 재료등의 초미세분쇄에 활용되며 재료에 따라서 세밀도가 500目이상도 도달할 수가 있다.
- 저속회전(285rpm)방식이라 분쇄조안의 온도가 45도씨 정도로 분쇄물의 물성에 변화를 끼치지 않는다.
- 연속적인 작업이 가능하고 사용시간의 제약이 없다.
- 작업면적이 작고 조작등이 간단하고 쉽다.
- 재료공급은 스크류방식으로 작업이 용이하다.
- 입자의 세밀도는 80~500mesh정도로 우수하다.
- 조작이 간편하고 반복해서 분쇄할 필요가 없다.
- 공기량으로 세밀도를 조절할 수가 있다.
- 밀폐형으로 재료의 허실이 없다.
- 특수강력 스텐레스 연마회전칼날은 부러지지 않으며, 701S모델은 올스텐레스로, 701A는 특수금속으로 제작 되어진다.
- 초강력 모터이므로 고장나지 않는다. .
- 구조가 정밀하고 부피가 적고 가루먼지가 나지 않아 사용이 편리하다.
- 실험, 연구와 미세분말을 원하시는 분들에게 적합하다.
- *분: d50：13.56um/ 황*：d50：7.62um/ 황산알루미늄：d50：5.11um/ 영*：d50： 5.32um등
- 가정에서는 구매하여 사용할
수가
없다. |
| |
| 모델 명 |
KHMB-701S |
KHMB-701A |
| 재질 |
스텐레스
스틸 |
주철 |
| 입료크기 |
＜40
mesh |
＜40
mesh |
| 세밀도 |
80~500mesh |
80~500mesh |
| 생산량 |
1~2kg/h |
1~2kg/h |
| 전압 |
220V/380V |
220V/380V |
| 세밀도 |
80~500目 |
80~500目 |
| 회전수 조절 |
200r/min-1000r/min |
200r/min-1000r/min |
| 소비전력 (W) |
750W(1.875Kw) |
750W |
| RPM |
285rpm |
285rpm |
| 중량 (kg) |
approx. 120kg |
approx. 120kg |
| 규격 (W x D x H) |
87 x 75 x 70cm |
87 x 75 x 70cm |
|
| |

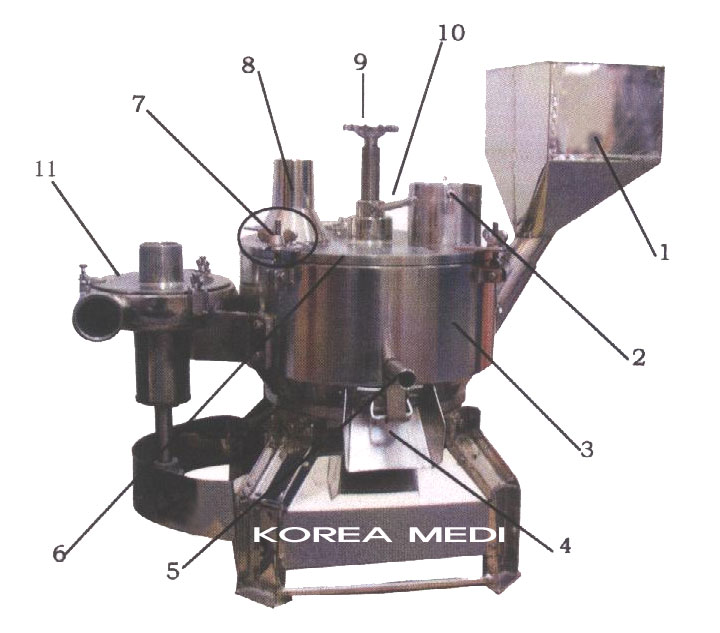

** 각부분 명칭 **
1.재료투입구 및 에어유입구: 에어량에 따라 재료투입량에 조절됨과 동시에 분쇄물의 세밀도에 영향을 미친다.
2. 에어분리장치: 분쇄조내의 공기유동을 조절함과 동시에 분쇄물의 배출속도에 영향을 미친다.
3. 연마조: 연마분쇄작업와 에어적정량의 진행이 여기에서 이루어진다.
4. 배출구: 찌꺼기청소에 사용하고 청소하기에 편리하다.
5. 배출구스프링마개, 배출구를 단단히 밀폐하여 작동시 분말이 새는 것을 방지한다.
6. 분쇄조 윗뚜껑
7. 분쇄조뚜껑 조임볼트
8. 배출구: 이곳에 외부와 연결하여 분말을 분리하여 분급기에 보낸다. 풍력을 이용하여, 적정세밀도에 도달한 것을 선택하여 외부로 보내고 또한 세밀도가 다른 분급기를 이용하여 여러층의 분급기를 별도로 부착할 수가 있다.
9. 압력장치: 재료에 대해서 최적의 압력에 도달하게 일정한 위치에 도달하게 연마볼트를 조절한다.
10.압력장치조임장치: 일정한 압력에 연마볼트를 조절한 후 풀어지게 않게 단단히 고정한다.
11.에어선택장치: 바람을 발생하여 만족한 분말의 세밀도를 선택할 뿐만 아니라 분쇄조안의 열기가 외부로 날려 보낸다.
|
| |
| Model Type |
KHMB-701S |
KHMB-701A |
| Case material |
StainlessSteel |
Cast Iron |
| Input size |
＜40
mesh |
| Powder size |
80~500mesh |
| Production capacity |
1~2kg/h |
| Voltage (V) |
220V/380V |
| Power (W) |
750W |
| Crush
thin degree |
80~500mesh |
| Electrical machinery Rotational speed (r/m) |
285rpm
(200r/min-1000r/min) |
| Weight (kg) |
approx. 120kg |
| Dimensions (WxDxH) |
87 x 75 x 70cm |
|
